CON35 Series

Omschrijving

EEN COMPACTE & KRACHTIGE ELEKTRISCHE IN-LINE ACTUATOR

Onze meest veelzijdige actuator is tevens de bestverkopende actuator. Zijn formaat, efficiëntie en elegante ontwerp maken deze elektrische in-line actuator de perfecte match voor bijna elke kleine heftaak.

  • Snelheid: 3 tot 33mm/s
  • Spanning 12 of 24VDC
  • Belastingscapaciteit: 120 tot 2200N
  • Slaglengte: 50 tot 750mm
  • Standaard IP66-bescherming

Aanpassingsmogelijkheden:

  • Andere slaglengtes en ingebouwde afmetingen beschikbaar op aanvraag
  • Beugels passend gemaakt voor uw toepassing
  • 'Harsh Environment' (getest volgens IP68 en IP69)
  • Met of zonder Hallsensoren voor positionering/synchronisatie   icon versie hiervan
  • Verkrijgbaar in elke RAL-kleur en roestvrij staal
  • Versie goedgekeurd voor medisch gebruik (24 VDC)

Enkele producten uit deze categorie

ProductOmschrijving
Afbeelding
350200-273222-449900

CON35 in-line actuator
With Molex Minifit Connector
Brackets: Stainless steel
AISI316 body, piston and pistonring
Harsh Environment version

Stroke (mm): 200 Linear Force (N): 900 Linear Speed (mm/s): 7.5 Supply Voltage (V): 24 VDC Protection class: IP68 Cable Length (m): 2
350200-273222-020000

CON35 in-line actuator
With Molex Minifit Connector
Brackets: alu
Std steel body, Alu piston

Stroke (mm): 200 Supply Voltage (V): 24 VDC Cable Length (m): 2 Linear Speed (mm/s): 7.5 Linear Force (N): 900 Protection class: IP66

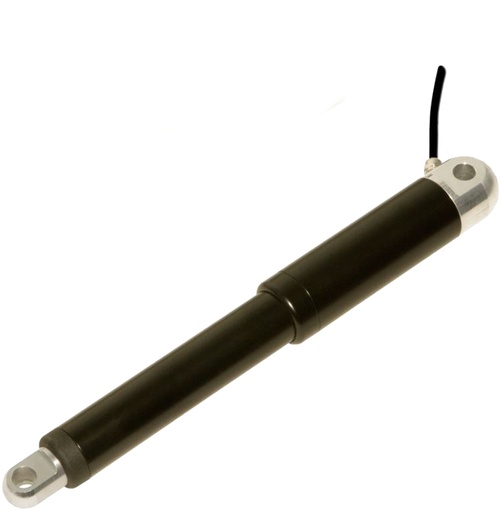

350250-1432X0-020001

In-line linear actuator with DC motor CON35
Without hall-sensors
Black cable, no connector
Cable length: 10m
Alu brackets

Cable Length (m): 10 Stroke (mm): 250 Supply Voltage (V): 24 VDC Linear Speed (mm/s): 16 Linear Force (N): 400 Protection class: IP66 Gear: ratio 14
350150-513230+020000

Concens

Inline DC Actuator CON35
With hall sensors
Black cable, no connector
Alu brackets

Gear: ratio 51 Cable Length (m): 3 Stroke (mm): 150 Supply Voltage (V): 24 VDC Linear Speed (mm/s): 4 Linear Force (N): 1600 Protection class: IP66
350500-143236+930200

Concens

Concens CON35 actuator
Stroke: 500 mm
Gear ratio: 14:1 (Maximum load 400 N – Nominal speed 16 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
With Hall sensors
Standard steel – IP68
Black tube and black H.E. piston ring
350750-143236+459900

Concens

Concens CON35 actuator
Stroke: 750 mm
Gear ratio: 14:1 (Maximum load 400 N – Nominal speed 16 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
With Hall sensors
Stainless steel (AISI316) – IP68
Stainless steel tube and stainless steel piston ring
350050-713236F020000

Concens

Concens iCON35 actuator
Stroke: 50 mm
Gear ratio: 71:1 (Maximum load 2200 N – Nominal speed 3 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
Integrated controller: MDO – Multi-actuator
Standard steel – IP66
Black tube and black piston ring

Gear: ratio 71 Cable Length (m): 3 Stroke (mm): 50 Supply Voltage (V): 24 VDC Protection class: IP66
Niet gevonden wat u zocht? Contacteer ons!
Products
350200-273222-449900

CON35 in-line actuator
With Molex Minifit Connector
Brackets: Stainless steel
AISI316 body, piston and pistonring
Harsh Environment version

Stroke (mm): 200 Linear Force (N): 900 Linear Speed (mm/s): 7.5 Supply Voltage (V): 24 VDC Protection class: IP68 Cable Length (m): 2
350200-273222-020000

CON35 in-line actuator
With Molex Minifit Connector
Brackets: alu
Std steel body, Alu piston

Stroke (mm): 200 Supply Voltage (V): 24 VDC Cable Length (m): 2 Linear Speed (mm/s): 7.5 Linear Force (N): 900 Protection class: IP66
350250-1432X0-020001

In-line linear actuator with DC motor CON35
Without hall-sensors
Black cable, no connector
Cable length: 10m
Alu brackets

Cable Length (m): 10 Stroke (mm): 250 Supply Voltage (V): 24 VDC Linear Speed (mm/s): 16 Linear Force (N): 400 Protection class: IP66 Gear: ratio 14
350150-513230+020000

Concens

Inline DC Actuator CON35
With hall sensors
Black cable, no connector
Alu brackets

Gear: ratio 51 Cable Length (m): 3 Stroke (mm): 150 Supply Voltage (V): 24 VDC Linear Speed (mm/s): 4 Linear Force (N): 1600 Protection class: IP66
350500-143236+930200

Concens

Concens CON35 actuator
Stroke: 500 mm
Gear ratio: 14:1 (Maximum load 400 N – Nominal speed 16 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
With Hall sensors
Standard steel – IP68
Black tube and black H.E. piston ring
350750-143236+459900

Concens

Concens CON35 actuator
Stroke: 750 mm
Gear ratio: 14:1 (Maximum load 400 N – Nominal speed 16 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
With Hall sensors
Stainless steel (AISI316) – IP68
Stainless steel tube and stainless steel piston ring
350050-713236F020000

Concens

Concens iCON35 actuator
Stroke: 50 mm
Gear ratio: 71:1 (Maximum load 2200 N – Nominal speed 3 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
Integrated controller: MDO – Multi-actuator
Standard steel – IP66
Black tube and black piston ring

Gear: ratio 71 Cable Length (m): 3 Stroke (mm): 50 Supply Voltage (V): 24 VDC Protection class: IP66
Niet gevonden wat u zocht? Contacteer ons!

Door het versturen van dit formulier, verklaar ik mij akkoord met het privacybeleid.

Splits e-mailadressen met een komma.
Versturen ​

U wenst meer info te zien?

Actintime  ondersteunt enkel professionele gebruikers.

Bent u particulier? De fabrikant van uw machine beschikt waarschijnlijk over de nodige onderdelen. We raden dan ook aan rechtstreeks contact met de machinefabrikant op te nemen.

Door het versturen van dit formulier, verklaar ik mij akkoord met het privacybeleid.

Splits e-mailadressen met een komma.
Versturen

Door het versturen van dit formulier, verklaar ik mij akkoord met het privacybeleid.

Splits e-mailadressen met een komma.
Versturen

Catalogi & flyers

Datasheet CON35
Hall sensors specification
Cable specification

Dimensions & Drawings

3D Part Configurator

Suitable controllers

C2-series external controller
I-CON option : integrated controller

Certifications

CE Declaration

Extra Info

Concens actuators Youtube channel
Lijstprijs
Sorteren op: Aanbevolen

CON35 Series

EEN COMPACTE & KRACHTIGE ELEKTRISCHE IN-LINE ACTUATOR

Onze meest veelzijdige actuator is tevens de bestverkopende actuator. Zijn formaat, efficiëntie en elegante ontwerp maken deze elektrische in-line actuator de perfecte match voor bijna elke kleine heftaak.

  • Snelheid: 3 tot 33mm/s
  • Spanning 12 of 24VDC
  • Belastingscapaciteit: 120 tot 2200N
  • Slaglengte: 50 tot 750mm
  • Standaard IP66-bescherming

Aanpassingsmogelijkheden:

  • Andere slaglengtes en ingebouwde afmetingen beschikbaar op aanvraag
  • Beugels passend gemaakt voor uw toepassing
  • 'Harsh Environment' (getest volgens IP68 en IP69)
  • Met of zonder Hallsensoren voor positionering/synchronisatie   icon versie hiervan
  • Verkrijgbaar in elke RAL-kleur en roestvrij staal
  • Versie goedgekeurd voor medisch gebruik (24 VDC)
Meer info

350200-273222-449900

CON35 in-line actuator
With Molex Minifit Connector
Brackets: Stainless steel
AISI316 body, piston and pistonring
Harsh Environment version
Lees meer
811,43 € 811.43 EUR
Meer info

350200-273222-020000

CON35 in-line actuator
With Molex Minifit Connector
Brackets: alu
Std steel body, Alu piston
Lees meer
297,97 € 297.97 EUR
Meer info

350250-1432X0-020001

In-line linear actuator with DC motor CON35
Without hall-sensors
Black cable, no connector
Cable length: 10m
Alu brackets
Lees meer
322,45 € 322.45 EUR
Meer info

350150-513230+020000

Inline DC Actuator CON35
With hall sensors
Black cable, no connector
Alu brackets

Lees meer
320,53 € 320.53 EUR
Meer info

350500-143236+930200

Concens CON35 actuator
Stroke: 500 mm
Gear ratio: 14:1 (Maximum load 400 N – Nominal speed 16 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
With Hall sensors
Standard steel – IP68
Black tube and black H.E. piston ring
Lees meer
475,90 € 475.9 EUR
Meer info

350750-143236+459900

Concens CON35 actuator
Stroke: 750 mm
Gear ratio: 14:1 (Maximum load 400 N – Nominal speed 16 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
With Hall sensors
Stainless steel (AISI316) – IP68
Stainless steel tube and stainless steel piston ring
Lees meer
1.146,36 € 1146.36 EUR
Meer info

350050-713236F020000

Concens iCON35 actuator
Stroke: 50 mm
Gear ratio: 71:1 (Maximum load 2200 N – Nominal speed 3 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
Integrated controller: MDO – Multi-actuator
Standard steel – IP66
Black tube and black piston ring
Lees meer
445,02 € 445.02 EUR
