CON35 Series

Description

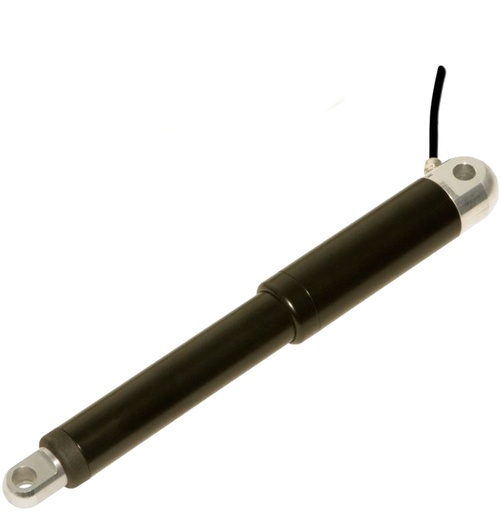

UN ACTIONNEUR ÉLECTRIQUE EN LIGNE COMPACT ET PUISSANT

Notre actionneur le plus polyvalent est également l’actionneur le plus vendu. Sa taille, son efficacité et son design élégant font de cet actionneur électrique en ligne la solution idéale pour presque toutes les petites tâches de levage.

  • Vitesse linéaire : de 3 à 33 m/s
  • Voltage 12 de 24VDC
  • Force linéaire : 120 à 2200N
  • Longueur de course : 50 à 750 mm
  • Protection standard IP66

Personnalisation:

  • D’autres longueurs de course et dimensions intégrées sont disponibles sur demande
  • Des supports conçus pour s’adapter à votre application
  • « Hash Environnement » (testé selon IP68 et IP69)
  • Avec ou sans capteurs à effet Hall pour le positionnement/la synchronisation
    version ICON avec carte de pilotage intégrée
  • Disponible dans n’importe quelle couleur RAL et en acier inoxydable
  • Version homologuée pour un usage médical (24 VDC)

Quelques produits de cette catégorie

ProduitDescriptionIMAGE
350200-273222-449900

CON35 in-line actuator
With Molex Minifit Connector
Brackets: Stainless steel
AISI316 body, piston and pistonring
Harsh Environment version

Stroke (mm): 200 Linear Force (N): 900 Linear Speed (mm/s): 7.5 Supply Voltage (V): 24 VDC Protection class: IP68 Cable Length (m): 2
350200-273222-020000

CON35 in-line actuator
With Molex Minifit Connector
Brackets: alu
Std steel body, Alu piston

Stroke (mm): 200 Supply Voltage (V): 24 VDC Cable Length (m): 2 Linear Speed (mm/s): 7.5 Linear Force (N): 900 Protection class: IP66
350250-1432X0-020001

In-line linear actuator with DC motor CON35
Without hall-sensors
Black cable, no connector
Cable length: 10m
Alu brackets

Cable Length (m): 10 Stroke (mm): 250 Supply Voltage (V): 24 VDC Linear Speed (mm/s): 16 Linear Force (N): 400 Protection class: IP66 Gear: ratio 14
350150-513230+020000

Concens

Inline DC Actuator CON35
With hall sensors
Black cable, no connector
Alu brackets

Gear: ratio 51 Cable Length (m): 3 Stroke (mm): 150 Supply Voltage (V): 24 VDC Linear Speed (mm/s): 4 Linear Force (N): 1600 Protection class: IP66
350500-143236+930200

Concens

Concens CON35 actuator
Stroke: 500 mm
Gear ratio: 14:1 (Maximum load 400 N – Nominal speed 16 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
With Hall sensors
Standard steel – IP68
Black tube and black H.E. piston ring
350750-143236+459900

Concens

Concens CON35 actuator
Stroke: 750 mm
Gear ratio: 14:1 (Maximum load 400 N – Nominal speed 16 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
With Hall sensors
Stainless steel (AISI316) – IP68
Stainless steel tube and stainless steel piston ring
350050-713236F020000

Concens

Concens iCON35 actuator
Stroke: 50 mm
Gear ratio: 71:1 (Maximum load 2200 N – Nominal speed 3 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
Integrated controller: MDO – Multi-actuator
Standard steel – IP66
Black tube and black piston ring

Gear: ratio 71 Cable Length (m): 3 Stroke (mm): 50 Supply Voltage (V): 24 VDC Protection class: IP66
RIEN TROUVÉ DE CE QUE VOUS CHERCHIEZ ? CONTACTEZ-NOUS !
Products
350200-273222-449900

CON35 in-line actuator
With Molex Minifit Connector
Brackets: Stainless steel
AISI316 body, piston and pistonring
Harsh Environment version

Stroke (mm): 200 Linear Force (N): 900 Linear Speed (mm/s): 7.5 Supply Voltage (V): 24 VDC Protection class: IP68 Cable Length (m): 2
350200-273222-020000

CON35 in-line actuator
With Molex Minifit Connector
Brackets: alu
Std steel body, Alu piston

Stroke (mm): 200 Supply Voltage (V): 24 VDC Cable Length (m): 2 Linear Speed (mm/s): 7.5 Linear Force (N): 900 Protection class: IP66
350250-1432X0-020001

In-line linear actuator with DC motor CON35
Without hall-sensors
Black cable, no connector
Cable length: 10m
Alu brackets

Cable Length (m): 10 Stroke (mm): 250 Supply Voltage (V): 24 VDC Linear Speed (mm/s): 16 Linear Force (N): 400 Protection class: IP66 Gear: ratio 14
350150-513230+020000

Concens

Inline DC Actuator CON35
With hall sensors
Black cable, no connector
Alu brackets

Gear: ratio 51 Cable Length (m): 3 Stroke (mm): 150 Supply Voltage (V): 24 VDC Linear Speed (mm/s): 4 Linear Force (N): 1600 Protection class: IP66
350500-143236+930200

Concens

Concens CON35 actuator
Stroke: 500 mm
Gear ratio: 14:1 (Maximum load 400 N – Nominal speed 16 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
With Hall sensors
Standard steel – IP68
Black tube and black H.E. piston ring
350750-143236+459900

Concens

Concens CON35 actuator
Stroke: 750 mm
Gear ratio: 14:1 (Maximum load 400 N – Nominal speed 16 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
With Hall sensors
Stainless steel (AISI316) – IP68
Stainless steel tube and stainless steel piston ring
350050-713236F020000

Concens

Concens iCON35 actuator
Stroke: 50 mm
Gear ratio: 71:1 (Maximum load 2200 N – Nominal speed 3 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
Integrated controller: MDO – Multi-actuator
Standard steel – IP66
Black tube and black piston ring

Gear: ratio 71 Cable Length (m): 3 Stroke (mm): 50 Supply Voltage (V): 24 VDC Protection class: IP66
RIEN TROUVÉ DE CE QUE VOUS CHERCHIEZ ? CONTACTEZ-NOUS !

En envoyant ce formulaire, je déclare accepter le politique de confidentialité.

Splits e-mailadressen met een komma.
Envoyer

Vous souhaitez obtenir plus d'informations ?

Act in time ne prend en charge que les questions provenant d'utilisateurs professionnels.

Vous êtes un particulier? Le fabricant de votre machine dispose probablement des pièces nécessaires. Nous vous recommandons donc de le contacter directement.

En envoyant ce formulaire, j'accepte les conditions générales. politique de confidentialité.

Splits e-mailadressen met een komma.
Envoyer

En envoyant ce formulaire, je déclare accepter le politique de confidentialité.

Splits e-mailadressen met een komma.
Envoyer

Catalogi & flyers

Datasheet CON35
Hall sensors specification
Cable specification

Dimensions et Dessins

3D Part Configurator

Suitable controllers

C2-series external controller
I-CON option : integrated controller

Certifications

CE Declaration

Extra Info

Concens actuators Youtube channel
Liste de prix publique
Trier par : En vedette

CON35 Series

UN ACTIONNEUR ÉLECTRIQUE EN LIGNE COMPACT ET PUISSANT

Notre actionneur le plus polyvalent est également l’actionneur le plus vendu. Sa taille, son efficacité et son design élégant font de cet actionneur électrique en ligne la solution idéale pour presque toutes les petites tâches de levage.

  • Vitesse linéaire : de 3 à 33 m/s
  • Voltage 12 de 24VDC
  • Force linéaire : 120 à 2200N
  • Longueur de course : 50 à 750 mm
  • Protection standard IP66

Personnalisation:

  • D’autres longueurs de course et dimensions intégrées sont disponibles sur demande
  • Des supports conçus pour s’adapter à votre application
  • « Hash Environnement » (testé selon IP68 et IP69)
  • Avec ou sans capteurs à effet Hall pour le positionnement/la synchronisation
    version ICON avec carte de pilotage intégrée
  • Disponible dans n’importe quelle couleur RAL et en acier inoxydable
  • Version homologuée pour un usage médical (24 VDC)
INFORMATION​

350200-273222-449900

CON35 in-line actuator
With Molex Minifit Connector
Brackets: Stainless steel
AISI316 body, piston and pistonring
Harsh Environment version
Lire plus
811,43 € 811.43 EUR
INFORMATION​

350200-273222-020000

CON35 in-line actuator
With Molex Minifit Connector
Brackets: alu
Std steel body, Alu piston
Lire plus
297,97 € 297.97 EUR
INFORMATION​

350250-1432X0-020001

In-line linear actuator with DC motor CON35
Without hall-sensors
Black cable, no connector
Cable length: 10m
Alu brackets
Lire plus
322,45 € 322.45 EUR
INFORMATION​

350150-513230+020000

Inline DC Actuator CON35
With hall sensors
Black cable, no connector
Alu brackets

Lire plus
320,53 € 320.53 EUR
INFORMATION​

350500-143236+930200

Concens CON35 actuator
Stroke: 500 mm
Gear ratio: 14:1 (Maximum load 400 N – Nominal speed 16 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
With Hall sensors
Standard steel – IP68
Black tube and black H.E. piston ring
Lire plus
475,90 € 475.9 EUR
INFORMATION​

350750-143236+459900

Concens CON35 actuator
Stroke: 750 mm
Gear ratio: 14:1 (Maximum load 400 N – Nominal speed 16 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
With Hall sensors
Stainless steel (AISI316) – IP68
Stainless steel tube and stainless steel piston ring
Lire plus
1.146,36 € 1146.36 EUR
INFORMATION​

350050-713236F020000

Concens iCON35 actuator
Stroke: 50 mm
Gear ratio: 71:1 (Maximum load 2200 N – Nominal speed 3 mm/s)
24 VDC
Cable length: 3 m shielded cable – without connector
Integrated controller: MDO – Multi-actuator
Standard steel – IP66
Black tube and black piston ring
Lire plus
445,02 € 445.02 EUR
