À une époque où la construction de machines exige de plus en plus de miniaturisation et de haute précision, le choix de la bonne technologie d'entraînement est crucial. Les derniers actionneurs et moteurs pas à pas de nos partenaires Oriental Motor et HaydonKerk montrent comment leur quête constante d'innovation a conduit à des solutions dans un format qui était jugé impossible jusqu'à récemment. Dans cet article, nous expliquons le fonctionnement de l'actionneur linéaire. Un blog sur les solutions rotatives suivra plus tard.

Technologie derrière l'actionneur Size 6

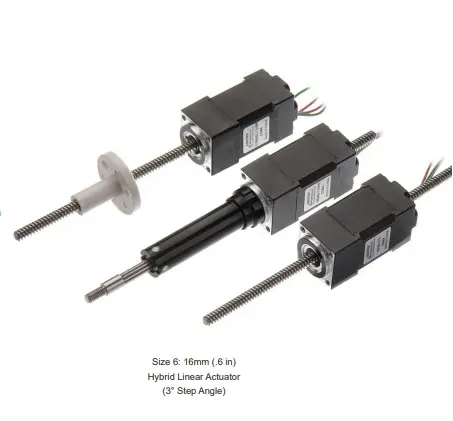

Le nouvel actionneur linéaire Size 6 de HaydonKerk est basé sur un moteur pas à pas hybride avec écrou auto-lubrifiant intégré et vis de précision, permettant une conversion efficace de la rotation en mouvement linéaire. Cela offre une solution compacte, robuste et précise.

Principales caractéristiques techniques :

• Taille de châssis : 16mm (Size 6)
• Résolution linéaire : 0,0025 à 0,067 mm par étape (selon le pas de vis)
• Force maximale : jusqu'à 50N
• Configurations : captive, non-captive, linéaire externe
• Poids : 39 gr.

Options : codeurs, interrupteur de fin de course, capteur de proximité, vis revêtue de TFE, écrou anti-backlash.

Avantages pour la construction de machines

Conception compacte avec haute puissance :

Avec une taille de cadre de seulement 16 mm (0,6 pouce), l'actionneur de taille 6 est le plus petit actionneur linéaire hybride de la gamme Haydon Kerk Pittman, mais il fournit tout de même jusqu'à 50N de force linéaire !

Cela permet l'intégration dans des systèmes extrêmement compacts, tels que des dispositifs médicaux, des robots de laboratoire et de la micro-mécanique.

Haute précision :

Grâce à l'angle de pas de 3° combiné à un large choix d'options de pas de vis, l'actionneur offre une résolution linéaire de 0,0025 mm à 0,067 mm par pas. Cela permet des positionnements extrêmement précis, jusqu'au niveau du micron. Pour les applications nécessitant un retour d'information, une option d'encodeur est disponible (jusqu'à 4000 CPR/16000 PPR).

Entretien réduit:

L’actionneur comporte peu de pièces mobiles et peut être équipé en option d’une vis revêtue TFE, éliminant ainsi le besoin de lubrification. Cela réduit l’entretien et prolonge la durée de vie, même en utilisation continue. La classe d’isolation H (max. 180°C) contribue à la fiabilité dans les environnements exigeants.

Flexibilité:

Le Size 6 est disponible en versions captive, non captive et linéaire externe, avec différentes longueurs de course standard (de 9 mm à 38,1 mm) et accessoires tels que capteurs de référence, écrous anti-backlash et connecteurs pour une solution adaptée à votre application.

Domaines d'application

L’actionneur Size 6 est largement utilisé dans les secteurs où la précision et la fiabilité sont essentielles, notamment:

• Appareils médicaux: dosage et positionnement précis.
• Automatisation de laboratoire: systèmes de pipetage et gestion des échantillons.
• Systèmes optiques: positionnement des lentilles et mécanismes de mise au point.
• Industrie des semi-conducteurs: manipulation des wafers et micropositionnement.

Recommandations pour la conception

Lors de l'intégration dans un projet de construction de machines, il est important de:

• choisir le pas de vis approprié en fonction de la force, de la vitesse et de la résolution souhaitées
• adapter la longueur de course et la configuration à l’environnement mécanique
• optimiser le choix du driver pour éviter les vibrations et les bruits indésirables
• contrôler les limites thermiques en cas d’utilisation continue

Innovation et tendaces

La tendance à la miniaturisation et à l’automatisation intelligente rend les actionneurs compacts tels que le Size 6 de plus en plus importants. Associés à la connectivité IoT et à l’électronique de commande avancée, ces actionneurs peuvent faire partie d’environnements de production pilotés par les données, où la maintenance prédictive et la surveillance en temps réel deviennent la norme.

Travaillez-vous sur un nouveau design ou projet où la précision, la fiabilité et la compacité sont essentielles? Contactez-nous pour découvrir comment l’actionneur Size 6, ou une autre solution du portefeuille Act in Time, peut élever votre projet à un niveau supérieur.

Téléchargez ici la fiche technique de l’actionneur Size 6.
