De nieuwe generatie geïntegreerde servomotoren van JVL biedt een breed vermogensbereik voor zowel AC als DC-toepassingen. Het gamma omvat compacte uitvoeringen vanaf 400W tot krachtige modellen van 1.5kW. Al deze modellen zijn nu ook beschikbaar.
Elke servomotor combineert motor, driver, controller en encoder in één compacte behuizing.
Dat beperkt de benodigde bekabeling, vereenvoudigt de installatie en bespaart plaats in de machine en schakelkast. Dankzij de ondersteuning van verschillende industriële ethernetprotocollen kunnen de motoren bovendien flexibel worden geïntegreerd in uiteenlopende automatiseringsomgevingen.
Geïntegreerd voor maximale efficiëntie
Dankzij het alles-in-één ontwerp zijn geen afzonderlijke driver en geen extra kabels tussen de motor en de elektrokast nodig. Voor de aansluiting volstaan de voeding en communicatie. Dat bespaart plaats en vermindert de tijd en kosten voor installatie, inbedrijfstelling en onderhoud.
Het gamma biedt verschillende vermogens en bouwgroottes voor uiteenlopende toepassingen. De compacte modellen zijn geschikt voor onder meer handling -en verpakkingsmachines, terwijl de krachtigere uitvoeringen kunnen worden ingezet in transportbanden, robotica, assemblagelijnen en andere toepassingen met hogere vermogensvereisten.
Start met de klant – vind wat de klanten willen en geef het hen.
Verbeterde elektronica
Een belangrijke vernieuwing binnen deze productgeneratie is de vereenvoudigde interne opbouw.
Het aantal interne printplaten werd teruggebracht van 6 naar 2. Dat draagt bij aan een hogere betrouwbaarheid en lagere productiekosten.
Daarnaast zijn de nieuwe motoren klaar voor "Safety over EtherNet" en ondersteunen ze nu ook Profidrive, waardoor ze volledig compatibel zijn met de nieuwste generatie PLC's en industriële veiligheidsnetwerken.
Nauwkeurig, onderhoudsvrij en robuust
De geïntegreerde absolute multiturn-encoder werkt volgens het gepatenteerde "energy harvesting" principe. De energie die nodig is voor de positieterugkoppeling wordt rechtstreeks opgewekt door de beweging van de motor.
Daardoor zijn geen batterij en geen mechanische overbrenging nodig. Dit maakt de encoder robuust, betrouwbaar en volledig onderhoudsvrij.
Slimme communicatie, eenvoudige integratie
De motoren ondersteunen belangrijke industriële Ethernet protocollen,
waaronder EtherCAT, Profinet, EtherNet/IP en Powerlink.
Via daisy-chain bekabeling kunnen meerdere motoren in serie worden aangesloten
zonder extra netwerkcomponenten.
De compatibiliteit met toonaangevende PLC-programmeeromgevingen vereenvoudigt bovendien de integratie in zowel nieuwe als bestaande machines.
- Built-in Ethernet - de kracht van JVL Connectiviteit
JVL's eigen Built-in Ethernet-technologie maakt het mogelijk om tot acht verschillende Ethernet-protocollen via dezelfde hardware te gebruiken.
Zo kunnen dezelfde motoren worden ingezet in uiteenlopende omgevingen, van Siemens™ tot Rockwell™ of Beckhoff™ , zonder hardware wijziging.
Dit verhoogt de flexibiliteit en verlaagt de voorraad -en integratiekosten aanzienlijk.
AC- en DC-uitvoeringen
De geïntegreerde servomotoren zijn beschikbaar voor zowel 115/230 VAC als 24/48 VDC. Hierdoor kan binnen hetzelfde productgamma een geschikte oplossing worden gekozen voor klassieke industriële installaties én voor toepassingen waarin DC-voeding gewenst is.
De 24V- en 48V-modellen leveren afhankelijk van de uitvoering een vermogen tot 1.500 W. Ze volgen hetzelfde compacte, geïntegreerde ontwerpprincipe als de AC-modellen en zijn onder meer geschikt voor mobiele machines en andere systemen met DC-voeding.
Compact! Efficiënt! Flexibel!
Met deze generatie geïntegreerde servomotoren biedt JVL een compleet gamma voor uiteenlopende motioncontroltoepassingen. De combinatie van motor, driver, controller, encoder en communicatie in één behuizing zorgt voor een compacte machineopbouw en een eenvoudige installatie.
Dankzij de keuze uit verschillende vermogens, voedingsspanningen en communicatieprotocollen kan iedere motor nauwkeurig worden afgestemd op de toepassing.
MAC404 torque versus speed
MAC804 torque versus speed
Om een vierde kolom toe te voegen verklein je de grootte van deze drie kolommen met het juiste icoon van elk blok. Dupliceer vervolgens één van de kolommen om een nieuwe aan te maken als kopie.
MAC1004 torque versus speed
Om een vierde kolom toe te voegen verklein je de grootte van deze drie kolommen met het juiste icoon van elk blok. Dupliceer vervolgens één van de kolommen om een nieuwe aan te maken als kopie.
MAC1404 torque versus speed
Om een vierde kolom toe te voegen verklein je de grootte van deze drie kolommen met het juiste icoon van elk blok. Dupliceer vervolgens één van de kolommen om een nieuwe aan te maken als kopie.
Uitgebreid gamma
| Type | Power (Watt) | nom. Torque (Nm) | |
| AC motors 115 or 230 VAC | |||
| 400 | 1.27 |  | |
| 750 | 2.4 |  | |
| 1000 | 3.18 | | |
| 1500 | 4.78 | | |
| DC motors 24 to 48 VDC | |||
| 750 | 2.4 |  | |
| 1200 | 3.82 | | |
| 1500 | 4.78 | |

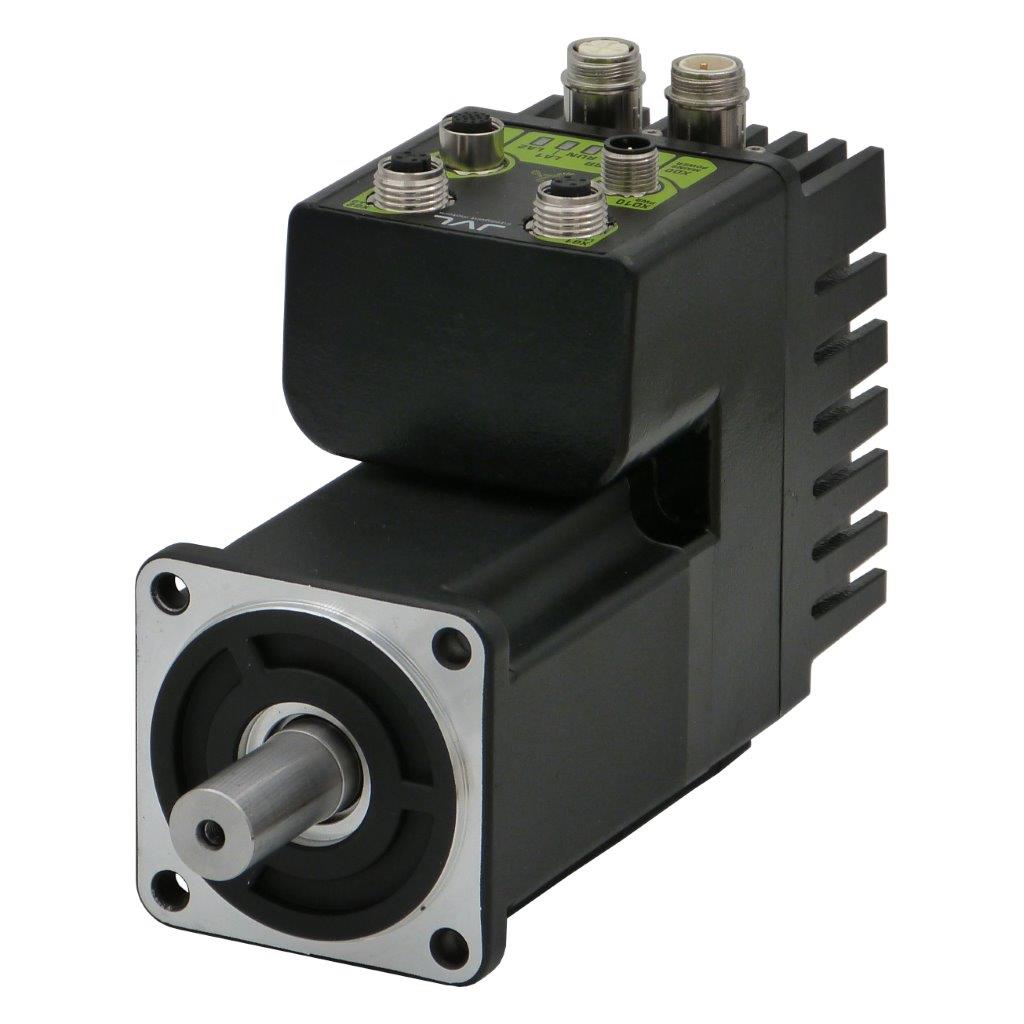

Hieronder vind je een voorbeeld van een samengestelde 1000W motor met:
- Absolute encoder
- EtherCAT module
Het volledige gamma geïntegreerde servomotoren van JVL is verkrijgbaar via ACT IN TIME.
Op basis van het benodigde vermogen, de voedingsspanning, het communicatieprotocol en de encoderuitvoering helpen we je graag bij de keuze van de juiste configuratie.
Neem contact met ons op om te bespreken welke geïntegreerde servomotor het best aansluit bij jouw machine of toepassing.
